六角フランジボルト
標準: ISO 4162
ねじの種類: 並目ねじ/部分ねじ
商品: 六角フランジボルト
別名：亜鉛メッキフランジボルト
材質：スチール
プロパティ クラス: 8.8、9.8、10.9
直径: M5/M6/M8/M10/M12/M14/M16/M20
仕上げ: プレーン、ブラック、亜鉛メッキ、溶融亜鉛メッキ、酸化、ダクロメット、リン酸塩処理、カドミウム電気メッキ、ニッケルメッキ
ヘッドタイプ: 六角頭
ドライブの種類: 外部六角
代替規格: ASME/ANSI B 18.2.3.4M
MOQ: 1000kgs
リードタイム：30～60日
製品説明
カスタマイズされたファスニング ソリューションのグローバル サプライヤーとして、AYA のサービス プロセスは、AYA の製品と同じくらい顧客に近いものでもあります。 ニーズのご説明からアフターフォローまで、お客様の不安を解消するため、締結に関するお困りごとを迅速かつ丁寧に解決するお手伝いをさせていただきます。
製品説明
商品名 | 六角フランジボルト |
別名 | 亜鉛メッキフランジボルト |
素材 | 鋼 |
標準 | ISO4162 |
代替規格 | ASME/ANSI B 18.2.3.4M |
プロパティ クラス | 8.8,9.8,10.9 |
直径 | M5/ M6/ M8/ M10/ M12/ (M14)/ M16 |
終了 | 無地、黒、亜鉛メッキ、溶融亜鉛メッキ、酸化、ダクロメット、リン酸塩処理、カドミウム電気メッキ、ニッケルメッキ |
ヘッドタイプ | ヘキサゴンヘッド |
ドライブタイプ | 外部六角 |
ねじの種類 | 並目ねじ・半ねじ |
寸法表
| ねじ山 d | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | ||
| P | ピッチ | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | |
| b | L 125 以下 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | |
| 125＜L 200 以下 | / | / | 28 | 32 | 36 | 40 | 44 | ||
| L＞200 | / | / | / | / | / | / | 57 | ||
| dc | 最大 | 11.4 | 13.6 | 17 | 20.8 | 24.7 | 28.6 | 32.8 | |
| ds | 最大 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |
| 分 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | ||
| e | 分 | 7.44 | 8.56 | 10.8 | 14.08 | 16.32 | 19.68 | 22.58 | |
| k | 最大 | 5.6 | 6.8 | 8.5 | 9.7 | 11.9 | 12.9 | 15.1 | |
| s | 最大 | 7 | 8 | 10 | 13 | 15 | 18 | 21 | |
| 分 | 6.64 | 7.64 | 9.64 | 12.57 | 14.57 | 17.57 | 20.16 | ||
| c | 分 | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | |
| da | 最大 | タイプ F | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 |
| U型 | 6.2 | 7.5 | 10 | 12.5 | 15.2 | 17.7 | 20.5 | ||
| du | 最大 | 5.5 | 6.6 | 8.8 | 10.8 | 12.8 | 14.8 | 17.2 | |
| dw | 分 | 9.4 | 11.6 | 14.9 | 18.7 | 22.5 | 26.4 | 30.6 | |
| k1 | 分 | 2.3 | 2.9 | 3.8 | 4.3 | 5.4 | 5.6 | 6.7 | |
| f | 最大 | 1.4 | 1.6 | 2.1 | 2.1 | 2.1 | 2.1 | 3.2 | |
| r1 | 分 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | |
| r2 | 最大 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1 | |
| r3 | 最大 | 0.25 | 0.26 | 0.36 | 0.45 | 0.54 | 0.63 | 0.72 | |
| 分 | 0.1 | 0.11 | 0.16 | 0.2 | 0.24 | 0.28 | 0.32 | ||
| r4 | 参考文献 | 4 | 4.4 | 5.7 | 5.7 | 5.7 | 5.7 | 8.8 | |
| V | 最大 | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.45 | 0.5 | |
| 分 | 0.05 | 0.05 | 0.1 | 0.15 | 0.15 | 0.2 | 0.25 | ||
製品詳細
製品の利点
利点
1.六角フランジボルトは、抵抗とアライメントに最適です。
2.六角フランジボルトは、モーターマウント、ウォーターポンプ、オルタネーターなどの用途に適しています。
3.六角フランジボルトには独自のワッシャーが搭載されているため、ワッシャーの購入コストを削減できます。
4.六角フランジボルトの簡単な操作により、狭い場所での作業時にさらに時間を節約できます。
5. 六角フランジヘッドネジにより、挿入損失の量が減少します。
6. 留め具について質問がある場合は? AYAの専門家チームがお手伝いします。

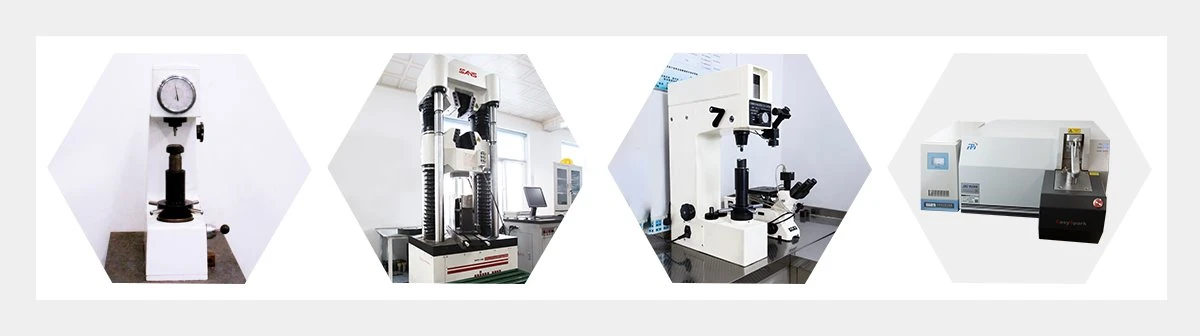

品質検査
AYA には、原材料と最終完成品の QC のための専門的な品質試験所があります。 当社の製品は、顧客と市場の要件の観点から厳密に製造されています。 すべての重要なポイントが最適化され、高効率の生産プロセスが作成されます。
梱包とコンテナの積み込み
AYAの高性能梱包機器は、梱包の生産性と効率を最大化し、短納期を実現します。
利用シーン
AYAが選ばれる理由
AYA は、独自のチェーン サービス ソリューション システムを使用して、毎年世界中の 1000 人以上のメンバーに専用サービスを提供しています。マウスをクリックするだけで、専用の締結ソリューションを取得し、ドア ツー ドア サービスを楽しむことができます。
人気ラベル: 六角フランジボルト、中国、サプライヤー、メーカー、工場、購入、価格、販売用、中国製
