製品

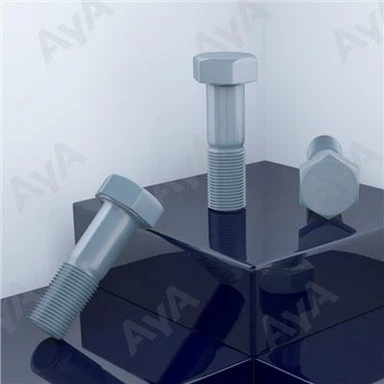

重構造用六角ボルト

標準: ANSI B 18.2.3.6M
ねじの種類: 並目ねじ、部分ねじ
商品: 重い構造の六角ボルト
別名：構造ボルト
材質: 炭素鋼
プロパティクラス: 8.8、10.9
直径: M12、M14、M16、M20、M24、M30、M36
仕上げ：プレーン、ブラック、亜鉛メッキ、溶融亜鉛メッキ、酸化、ダクロメット、リン酸塩処理、カドミウム電気メッキ、ニッケルメッキ
ヘッドタイプ: 六角頭
ドライブの種類: 外部六角
代替規格: ISO 7411、ANSI B 18.2.3.6M、ANSI/ASME B 18.2.3.7M
MOQ: 1000kgs
リードタイム: 30 ～ 60 日

お問い合わせを送る

製品説明

Heavy Structural Hex Bolts-AYA

カスタマイズされたファスニングソリューションのグローバルサプライヤーとして、AYA のサービスプロセスは、AYA の製品と同じくらい顧客に近いものです。ニーズのご説明からアフターフォローまで、お客様の不安を解消するため、締結に関するお困りごとを迅速かつ丁寧に解決するお手伝いをさせていただきます。

製品説明

商品名	重構造用六角ボルト
別名	構造ボルト
素材	炭素鋼
標準	ANSI B 18.2.3.6M
プロパティクラス	8.8,10.9
直径	M12,M14,M16,M20,M24,M30,M36
終了	無地、黒、亜鉛メッキ、溶融亜鉛メッキ、酸化、ダクロメット、リン酸塩処理、カドミウム電気メッキ、ニッケルメッキ
ヘッドタイプ	ヘキサゴンヘッド
ドライブタイプ	外部六角
ねじの種類	並目ねじ、部分ねじ

寸法表

Heavy Structural Hex Bolts-2D

番手		M12	M14	M16	M20	M24	M30	M36
P	ピッチ	1.75	2	2	2.5	3	3.5	4
ds	最大	12.7	14.7	16.7	20.84	24.84	30.84	37
ds	分	11.3	13.3	15.3	19.16	23.16	29.16	35
s	最大	21	24	27	34	41	50	60
s	分	20.16	23.16	26.16	33	40	49	58.8
k	最大	7.95	9.25	10.75	13.4	15.9	19.75	23.55
k	分	7.24	8.51	9.68	12.12	14.56	17.92	21.72
b		30	34	38	46	54	66	78
		36	40	44	52	60	72	84
		49	53	57	65	73	85	97
da	最大	13.7	15.7	17.7	22.4	26.4	33.4	39.4
e	最大	24.25	27.71	31.18	39.26	47.34	57.74	69.28
e	分	22.78	26.17	29.56	37.29	45.2	55.37	66.44
k1	分	5.2	6.2	7	8.8	10.5	13.1	15.8
R	分	0.6	0.6	0.6	0.8	0.8	1	1
