製品

低頭アレンボルト

標準: ASME B 18.3
ねじの種類: 細目ねじ、部分ねじ
商品: 低頭アレンボルト
別名：低頭ボルト
材質: 炭素鋼
プロパティクラス: 4.8 - 12.9
直径: 4#、5#、6#、8#、10#、1/4、5/16、3/8、7/16、1/2、5/8
仕上げ：プレーン、ブラック、亜鉛メッキ、溶融亜鉛メッキ、酸化、ダクロメット、リン酸塩処理、カドミウム電気メッキ、ニッケルメッキ
ヘッドタイプ: ローキャップヘッド
ドライブの種類: 内部六角
MOQ: 1000kgs
リードタイム: 30 ～ 60 日

お問い合わせを送る

製品説明

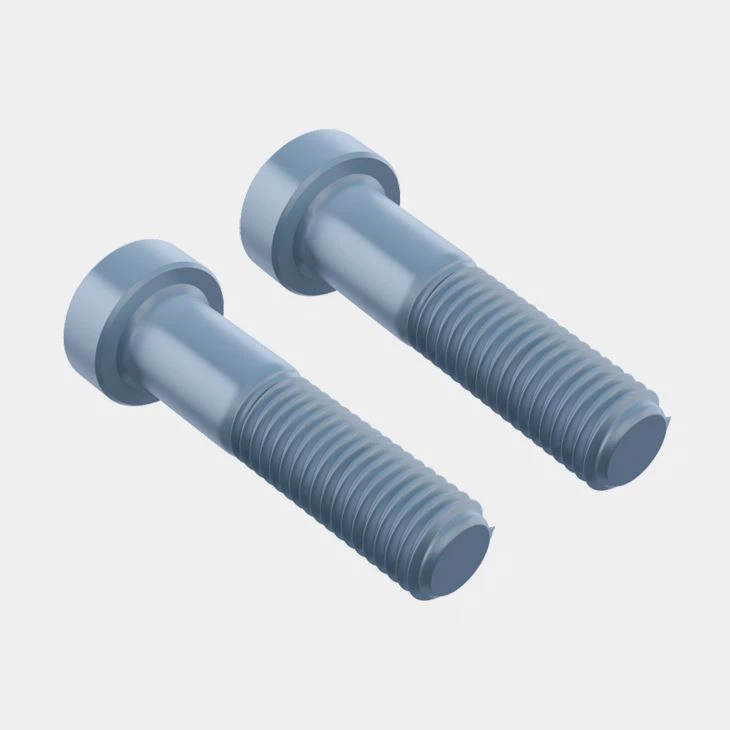

Low Head Allen Bolt-AYA

カスタマイズされたファスニングソリューションのグローバルサプライヤーとして、AYA のサービスプロセスは、AYA の製品と同じくらい顧客に近いものです。ニーズのご説明からアフターフォローまで、お客様の不安を解消するため、締結に関するお困りごとを迅速かつ丁寧に解決するお手伝いをさせていただきます。

製品説明

商品名	低頭アレンボルト
別名	低頭ボルト
素材	炭素鋼
標準	ASME B 18.3
プロパティクラス	4.8 - 12.9
直径	4#,5#,6#,8#,10#,1/4,5/16,3/8,7/16,1/2,5/8
終了	無地、黒、亜鉛メッキ、溶融亜鉛メッキ、酸化、ダクロメット、リン酸塩処理、カドミウム電気メッキ、ニッケルメッキ
ヘッドタイプ	ローキャップヘッド
ドライブタイプ	内部六角
ねじの種類	細目ねじ、部分ねじ

寸法表

Low Head Allen Bolt-2D

ねじ山		4#	5#	6#	8#	10#	1/4	5/16	3/8	7/16	1/2	5/8
d	ねじ径	0.1120	0.1250	0.1380	0.1640	0.1900	0.2500	0.3125	0.3750	0.4375	0.5000	0.6250
PP	UNC	40.0	40.0	32.0	32.0	24.0	20.0	18.0	16.0	14.0	13.0	11.0
	UNF	48.0	44.0	40.0	36.0	32.0	28.0	24.0	24.0	20.0	20.0	18.0
	UNEF	-	-	-	-	-	32.0	32.0	32.0	28.0	28.0	24.0
ds	最大	0.1120	0.1250	0.1380	0.1640	0.1900	0.2500	0.3125	0.3750	0.4375	0.5000	0.6250
ds	分	0.1075	0.1202	0.1329	0.1585	0.1840	0.2435	0.3053	0.3678	0.4294	0.4919	0.6163
dk	最大	0.183	0.205	0.226	0.270	0.312	0.375	0.437	0.562	0.625	0.750	0.875
dk	分	0.178	0.200	0.221	0.265	0.307	0.369	0.431	0.556	0.618	0.743	0.867
k	最大	0.059	0.065	0.072	0.085	0.098	0.127	0.158	0.192	0.223	0.254	0.316
k	分	0.053	0.059	0.066	0.079	0.092	0.121	0.152	0.182	0.213	0.244	0.306
s	呼び径	0.050	0.062	0.062	0.078	0.094	0.125	0.156	0.188	0.219	0.250	0.312
t	分	0.038	0.044	0.050	0.060	0.072	0.094	0.110	0.115	0.135	0.151	0.250
